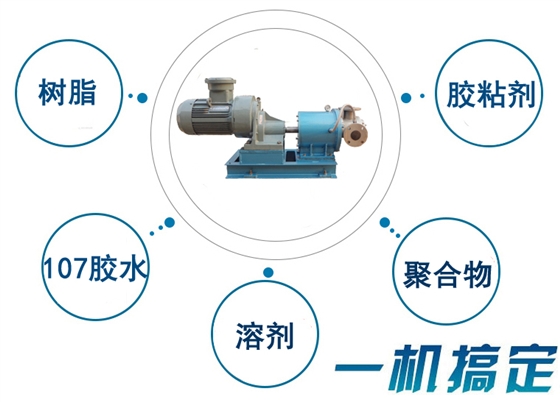

磁力驱动高粘度泵

磁力齿轮泵是一种通过磁力传动器来实现无接触力矩传递从而以静密封取代动密封，使泵达到完全无泄漏的容积式齿轮泵。磁力齿轮泵适用于石油、化工、制药、冶炼、电镀、环保、食品、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于各行业工艺流程中输送不含固体颗粒和纤维的有一定润滑性的流体。对于有腐蚀性或对卫生要求比较高的场合可以选用不锈钢材质齿轮泵。MCB系列磁力驱动齿轮泵有MKCB (渐开线齿) 型，MYCB(圆弧线齿)型，MNCB(摆线齿)型三种，其不同的结构配置可用于各种性质，各种粘度介质的输送。齿轮泵是依靠泵体与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转式容积泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出处阻力的大小。

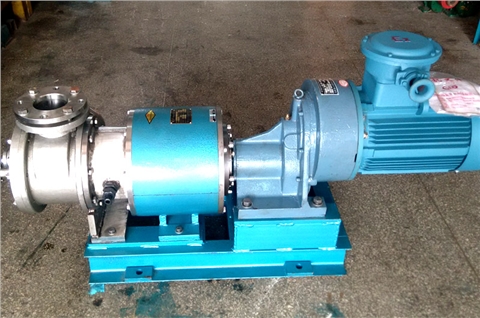

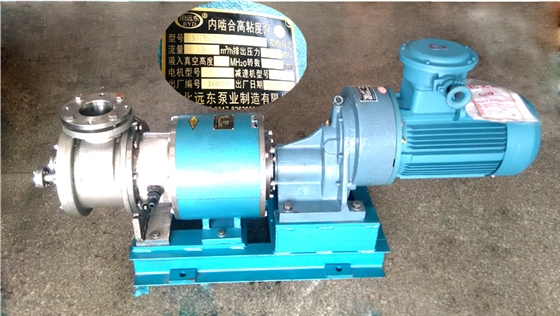

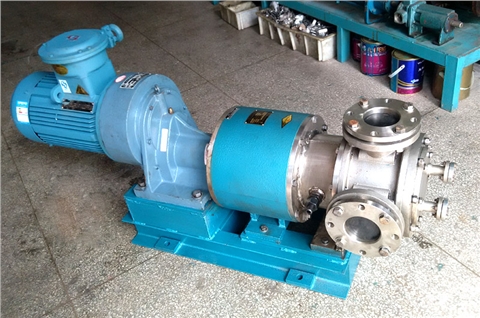

磁力齿轮泵主要由齿轮泵头、磁力传动器、电动机、连接底板等几部分零件组成。磁力传动器由外磁转子、内磁转子和不导磁的隔离套组成；当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与主动齿轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了石油化工等行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

1.永磁体 　由稀土永磁材料制成的永磁体工作温度范围广(-45－400℃)，矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。

2.隔离套 　在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。涡流的表达式为：其中Pe－涡流；K—常数；n—泵的额定转速；T－磁传动力矩；F－隔套内的压力；D－隔套内径； 一材料的电阻率； —材料的抗拉强度。当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。

3.冷却润滑液流量的控制 　泵运转时，必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。冷却液的流量通常为泵设计流量的2%-3%，内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。当冷却润滑液不够或冲洗孔不畅、堵塞时，将导致介质温度高于永磁体的工作温度，使内磁转子逐步失去磁性，使磁力传动器失效。当介质为水或水基液时，可使环隙区域的温升维持在3-5℃；当介质为烃或油时，可使环隙区域的温升维持在5-8℃。

4.滑动轴承 　磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。由于磁力泵的滑动轴承以所输送的介质进行润滑，所以应根据不同的介质及使用工况，选用不同的材质制作轴承。

5．保护措施 　当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。此时磁力传动器上的永磁体在主动转子交变磁场的作用下，将产生涡损、磁损，造成永磁体温度升高，磁力传动器滑脱失效。
