KCB不锈钢齿轮泵安装尺寸图全了

返回列表来源:远东泵业 发布日期 2017-12-27 14:00 浏览:-

KCB型全不锈钢齿轮泵产品属性

KCB不锈钢齿轮泵结构特点

KCB不锈钢齿轮泵主要有齿轮,轴,泵体,安全阀,轴端密封所组成.齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转.泵内全部零件的润滑均在泵工作时利用输出介质而自动达到.

KCB不锈钢齿轮泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高.

KCB不锈钢齿轮泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整.但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装.

从主轴外伸端向泵看,为顺时针旋转.

大流量齿轮油泵,齿轮泵,缷油泵,输油泵,原油泵,船用齿轮泵等.

流量:1.1m3/h-600m3/h压力:0.28MPa--2.5MP.

KCB不锈钢齿轮泵主要用于油田,油库,港口,码头,船舶等大流量输油,卸油!

KCB不锈钢齿轮泵用途

KCB不锈钢齿轮泵主要用于各种机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s (5-1500cSt),温度在300℃以下的具有润滑性的油料.不锈钢齿轮泵,可输送无润滑性的油料,饮料,低腐蚀性的液体.配用铜齿轮可输送低内点液体,如汽油,苯等.本系列不锈钢泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机.材质:304.316.316L不锈钢.

KCB不锈钢齿轮泵适用范围

在输油系统中可用作传输,增压泵;

在燃油系统中可用作输送,加压,喷射的燃油泵;

在卫生条件要求较高的场合,如医药,食品等行业;在有弱腐蚀性的场合,如精细化工,化妆品,印染,酿造行业.

在一切工业领域中,均可作润滑油泵用.

KCB不锈钢齿轮泵安装注意事项及KCB不锈钢齿轮泵安装顺序

1、KCB不锈钢齿轮泵安装的正确与否对KCB不锈钢齿轮泵的后期的平稳运行和使用寿命有很重要的影响。

2、KCB不锈钢齿轮泵吸入管的安装高度,长度和管径应满足计算值,力求简短,减少不必要损失,减小弯头等。

3、吸入和吐出管路应有管架,KCB不锈钢齿轮泵不允许承受管路的负荷,以免拉伤泵体。

4、安装地点应足够宽畅,以方便检修工作,具有良好的散热环境。

5、上海邦泉的KCB不锈钢齿轮泵安装顺序如下:

⑴ 将机组放在埋在有地脚螺栓的基础上,在底座与基础之间放成对垫,作正用。

⑵ 松开联轴器,用水平仪分别放在泵轴和底座上,通过调整楔块垫使机组至水平,找正后,适当拧紧地脚螺栓,以防走动。

⑶ 用混凝土灌注底座和地脚螺栓孔。

⑷ 待混凝土干后,检查底座和地脚螺栓是否有不良松动等现象,检查后应拧紧合格后应拧紧地脚螺栓,并重新检查泵的水平度。

⑸ 校正泵轴和电机轴的同轴度,在联轴器处圆上的偏差允许小于0.1毫米,两联轴器平面间的间隙应保证2-3毫米,在两联轴器端面上,最大和最小间隙差数不得超过0.3毫米。

⑹ 在接好管路及确定原动机转动方向后,再接上联轴器,并再校核一遍圆的同轴度。

⑺ 在机组实际试运转3-4小时后最后检查,如没有不良现象则认为安装合格。

⑻ 在安装过程中为防止杂物落入机器内,应将机组孔眼均盖好。

⑼ KCB不锈钢齿轮泵在开启前对进出管路进行清洗,在KCB不锈钢齿轮泵的进口段加上过滤器,以防杂物进入泵内。

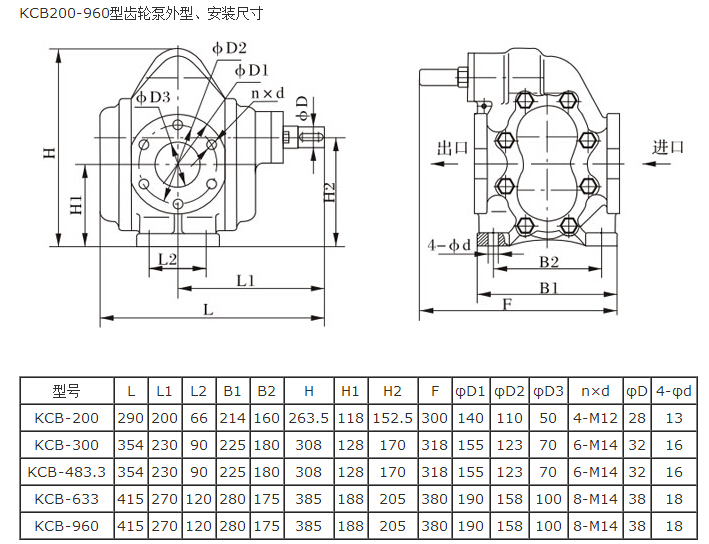

KCB不锈钢齿轮泵安装尺寸

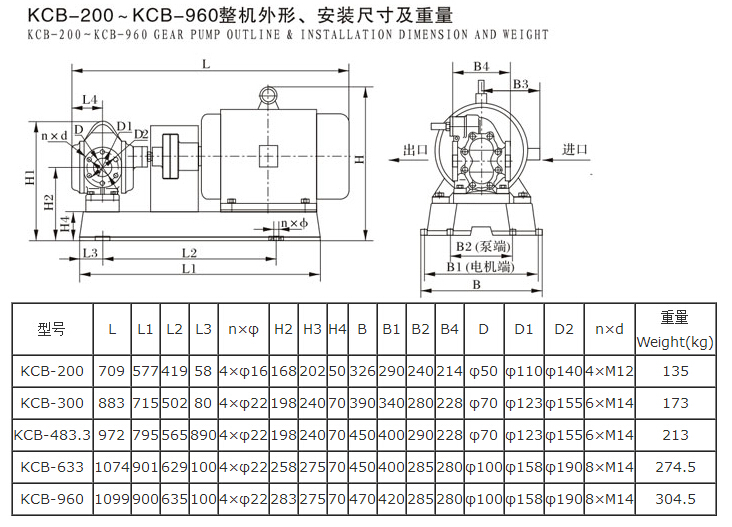

KCB不锈钢齿轮泵安装尺寸
