水轮机调速器油压装置中高压三螺杆泵研发成功运行

返回列表来源:远东泵业 发布日期 2017-12-15 10:07 浏览:-

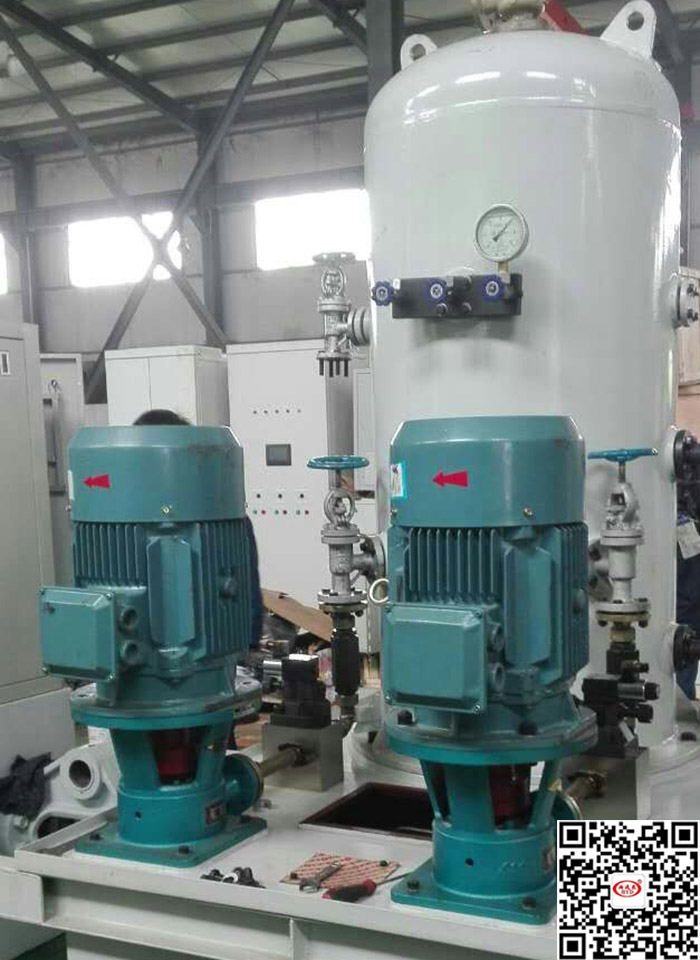

轮机调速器油压装置中三螺杆泵

水电站调速器油泵

1.概述

水轮机调速器及油压装置是用于对水轮机进行调节的水电站主要设备之一。它通过微机的、电气的、液压的或机械的部件完成发电机组的转速调整,负荷调整,频率自动控制及调频,调相的运行要求。

调速器一般由电气柜、控制器和执行机构三大部分组成。油压装置是调速器中液压部分的贮能装置。按功能分,调速器和油压装置包括:测速装置、缓冲装置、电调电气装置、电液转换器(电液伺服器)、油泵、阀、自动补气装置、油位信号装置及压力缸、受压铸件等。

中小型水利发电设备已实施出口产品质量许可制度,未取得出口质量许可证的产品不准出口。

2.分类及特点

调速器基本上分为机械液压调速器、电气液压调速器和微机液压调速器三类。目前,我国出口的调速器和油压装置有以下几种类别和规格。

(1)W系列调速器。W系列调速器是以微处理机为控制器的并联PID型调速器。适用于混流式、轴流定桨及转桨式水轮机。该系列调速器按主配直径分,有50,80,100,150mm;按调节方式,有双调(WST)、单调(WT)。如WST-50,表示主配直径50mm,双调的以微处理机为控制器的并联PID型调速器。

(2)SKD系列调速器。该系列为电液调速器,可对水电机组进行转速调整、负荷调整、频率自动控制,亦可满足调频和调相的要求。有手动和自动运行方式。另外,设有故障锁定,二段关闭等保护装置。

该系列调速器以主配直径或调速功的大小及调节广度不同分类。如SKDT-1800表示单调,调速功为1800kgm。SKDST-150表示双调,主配直径为150mm。

(3)YT系列调速器。YT系列机械液压自动调速器管用于混流式、轴流式水轮机组的调节和不同的调轴安装方向,亦适用于导水机构不同的开头方向。该系统装有自动补气装置,能满足没有气源的小型电站的需要。还设有可靠的保护装置。该系统调速器以调速功的不同分类。如YT-1000,表示调速功为1000kgm。

(4)YTT系列调速器。YTT系列特小型机械液压调速器是为小型反击式水轮机组配套而制造的。有手动、液压手动和自动运行方式。特点是自动化水平高、调节性能优良,可实现少人值班。

该系列调速器也是以调速功分类。如YTT-35,表示调速功为35Kgm。

(5)传统机械液压调速器。该类调速器采用传统的液压机械调速方式,不同于微机和电液类型调速器,主要适用于老水力发电机组替换设备。该系列调速器以主配直径分类。主要有T-100、ST-100及CT-40几种。

(6)油压装置。油压装置是保证液压类调速器正常工作必不少的设备。该装置已经列入我国统一设计产品,具有标准化高,结构紧凑的特点。油压装置分为整体式和分离式两系列,分别以HYZ和YZ表示。其规格型号以压力缸的容积分类。如HYZ-0.3,表示整体式,压力缸容积为300L的油压装置。我国出口的调速器及油压装置除以上几个系列外,各生产厂还可根据用户要求进行设计和制造。

水电站调速器油泵

调速器油泵,油压装置油泵对照表

机械液压式调速器

调速器型号

配套油泵型号

泵配油套电机型号

TT-35

齿轮泵10L/min


TT-75

齿轮泵18L/min


TT-150

齿轮泵25L/min


TT-300

齿轮泵50L/min


YTT-35

3G25*4C-0.6/25

Y90L-4B51.5KW

YTT-75

3G25*6C-1.6/4

Y112M-2B5(4KW)

YTT-150

YTT-300

YT-300

C36(3GR36*3C)

Y112M-4B5(4KW)

YT-600

Q=0.7Us P=2.5Mpa

YT-1000


YT-300

CFB36(3GR36*3CFB)

Y112M-4B5(4KW)

YT-600

Q=0.7Us  p=2.5Mpa

YT-1000

可配CT-40调速器

YT-1800

C236(3GR36*3C2)

Y132S2-2B5(7.5KW)

YT-3000

Q=1.4Us P=2.5Mpa

电气液压式调速器

调速器型号

配套油泵型号

泵配油套电机型号

YDT-300

C36(3GR36*3C)

Y112M-4B5(4KW)

YDT-600

Q=0.7Us P=2.5Mpa

YDT-1000


YDT-600

CFA36(3GR36*3CFA)

Y112M-4B5(4KW)

Q=0.7Us P=2.5Mpa

YDT-1800

C236(3GR36*3C2)

Y132S2-2B5(7.5KW)

YDT-3000

Q=1.4Us P=2.5Mpa

电气液压式调速器

调速器型号

配套油泵型号

泵配油套电机型号

YDT-1800

CFB36(3GR36*3CFB)

Y132S-2B5(7.5KW)

YDT-3000

 Q=0.7Us  p=2.5Mpa

YDT-3500

可配CT-40调速器

电气液压式调速器

调速器型号

配套油泵型号

泵配油套电机型号

YWT-300

C36(3GR36*3C)

Y112M-4B5(4KW)

YWT-600

Q=0.7Us P=2.5Mpa

YWT-1000


YWT-1800

C236(3GR36*3C2)

Y132S2-2B5(7.5KW)

YWT-3000

Q=1.4Us P=2.5Mpa

机械液压式调速器

调速器型号

配套油泵型号

油泵配套电机型号

HYZ-0.3

C236(3GR36*3C2)

Y132S2-2B5(7.5KW)

HYZ-0.6

Q=1.4Us P=2.5Mpa

HYZ-1.0

C245(3GR45*3C2)

Y160MI-2B5(11KW)

HYZ-1.6

Q=3.0Us P=2.5Mpa

HYZ-2.5

C270(3GR70*3C2)

Y180L-4B5(22KW)

HYZ-4.0

Q=6.0Us P=2.5Mpa

HYZ-1.0-4.0

C245D(3GR45*4C2)

Y160L-2B5(18.5KW)

HYZ-1.6-4.0

Q=3.0Us P=4.0Mpa

HYZ-2.5-4.0

C270D(3GR70*4C2)

Y225S-4B5(37KW)

HYZ-4.0-4.0

 Q=6.0Us P=4.0Mpa

HTZ-8.0-4.0

C285(3GR85*4C2)  Q=8.0UsP=4.0Mpa

Y280S-4V1(75KW)
