远东3G90X6G螺杆泵在水电站调速器润滑系统中的应用

来源：远东泵业发布日期 2016-11-08 09:58 浏览：-

水轮机调速器是电厂的重要设备,他根据电网负荷的变化时调节电厂有功率的输出,并维持机组转速在规定范围内,从而控制电能频率的稳定，调速器包括控制部件和执行部件,控制对象为水轮机以及水轮机引水系统和发电机负载等.

3G系列螺杆泵在水电站水轮机调速器的作用.

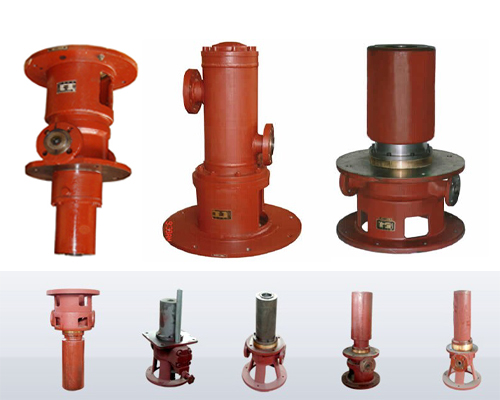

螺杆泵在调速器中用于打油,以便在调速系统油压环节保证中保压和油系统中进行冷却,过滤.这次河南三门峡电站再次采购远东 3G90X6G螺杆泵,水电控制设备配套泵3G70×4C2三螺杆泵,3G70*6C2三螺杆泵,该型水轮机调速器螺杆泵位于中间直径较大螺杆称为主动螺杆泵.它的一端伸出油泵罐体外部,通过联轴器与电动机轴相连.G型立式三螺杆泵主要专用于水电控制设备配套输送透平油，立式安装，不锈钢联接盘联接，原型连接盘为双出口和方型联接盘的为单出口。

水电站水轮机调速器油泵佳选择-螺杆泵,螺杆泵寿命长,原因在于三螺杆泵啮合相互运动时无金属接触.这是其他任何泵类像齿轮泵、叶片泵、柱塞泵等所无法比拟的,适合长期连续的工作.并且在运行中无卡死现象,这是主要的特点之一.

水电站调速器润滑油泵选型参数表：

性能参数表 C与C₂系列6.3MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×6C－W50	R46	0.22	13.2	0.8	6.3	1450	2.0	3	20	－	32	Y100L2－4B5
3G25×6C－W50	R46	0.4	24	1.44	6.3	2900	4.1	5.5	20	－	32	Y132S1－2B5
3G36×6C₂	R46	0.7	42	2.52	6.3	1450	7.2	11	25	25	60	Y160M－4B5
3G36×6C₂	R46	1.5	90	5.4	6.3	2900	14	18.5	25	25	60	Y160L－2B5
3 G45×6C₂	R42	1.26	75.8	4.55	6.3	1450	10.36	15	32	32	68	Y160L－4B5
3 G45×6C₂	R46	1.6	96	5.76	6.3	1450	13	15	32	32	68	Y160L－4B5
3G60×6C	R43	3.36	201.6	12.1	6.3	1450	28.22	37	40	－	150	Y225S—4B5
3G60×6C	R46	3.75	225	13.5	6.3	1450	29.6	37	40	－	150	Y225S—4B5
3G70×6C 3G70×6C₂	R36	4.67	280	16.8	6.3	1450	38.7	45	50	－	210	Y225M—4B5
	R40	5.3	318	19.1			44	55	50	－		Y250M—4V1
	R46	6.25	375	22.5			50	55	50	40		Y250M—4V1
3G80×6C	R38	7.1	426	25.56	6.3	1450	58.8	75	65	－	320	Y280S—4V1
	R40	8.35	501	30.06			64.5	75				Y280S—4V1
	R44	9.31	559	33.54			74.8	90				Y280M—4V1
	R46	10.15	609	36.54			78.5	90				Y280M—4V1
3G85×6C 3G85×6C₂	R46	12.2	733.3	44	6.3	1450	100	110	65	－	330	Y315S—4V1
3G85×6C 3G85×6C₂	R46	12.2	733.3	44	6.3	1450	100	110	65	50	330	Y315S—4V1
3G90×6C	R42	11.6	698.0	41.8	6.3	1450	97.5	110	100	－	380	Y315S—4V1
	R46	14.3	858	51.5			112	132				Y315M—4V1
	R50	15	900	55.8			125	132				Y315M—4V1
3G100×6C	R38	13.45	807	48.42	6.3	1450	112	132	100	－	415	Y315M—4V1
	R42	17.1	1026	61.56			127	160				Y315L1—4V1
	R46	20.1	1206	72.36			162.1	185				Y315L2—4V1

性能参数表C与C₂系列4.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25 × 6C	R46	0.22	13.2	0.8	4.0	1450	1.6	2.2	20	－	12.5	Y100L1－4 B5
3G25 × 6C	R46	0.5	30	1.8	4.0	2900	3.4	4	20	－	12.5	Y112M－2 B5
3G36 × 5C 3G36× 5 C—F 3G36×5C－FB	R46	0.7	42	2.52	4.0	1450	4.0	5.5	25	－	55	Y132S—4B5
3G36 × 5C 3G36× 5 C—F 3G36×5C－FB	R46	1.6	96	5.76	4.0	2900	9.1	11	25	－	55	Y160M1—2B5
3G45×4C₂	R42	1.42	85.4	5.12	4.0	1450	7.16	11	32	32	65	Y160M—4B5
	R46	1.72	103	6.18		1450	8.36	11				Y160M—4B5
	R42	3.1	185	11.1		2900	15..3	18.5				Y160L—2B5
	R46	3.68	221	13.25		2900	17.7	22				Y180M—2B5
3G60×4C	R43	3.67	220	13.2	4.0	1450	17.6	22	40	－	145	Y180L—4B5
3G60×4C	R46	4.22	253	15.18	4.0	1450	19.8	30	40	－	145	Y200L—4B5
3G70×4C 3G70×4C₂	R36	4.67	280	16.8	4.0	1450	22.4	30	50	－	155	Y200L—4B5
	R40	5.3	318	19.08			24.5	30	50	－	160	Y200L—4B5
	R46	6.73	404	24.24			31.2	37	50	40	160	Y225S—4B5
3G80×4C	R38	7.1	426	25.56	4.0	1450	37.8	45	65	－	240	Y225M—4B5
	R40	8.35	501	30.06			40	55				Y250M—4V1
	R44	9.31	559	33.54			43.1	55				Y250M—4V1
	R46	10.15	609	36.54			46.4	55				Y250M—4V1
3G85×4C 3G85×4C₂	R46	12	720	43.2	4.0	1450	64	75	65	－	260	Y280S—4V1
3G85×4C 3G85×4C₂	R46	12	720	43.2	4.0	1450	64	75	65	50	265	Y280S—4V1
3G90×4C	R42	11.5	690	41.4	4.0	1450	60.52	75	100	－	335	Y280S—4V1
	R46	14.3	858	51.48			66.1	90				Y280M—4V1
	R50	15	900	54			80	90				Y280M—4V1
3G100×4C	R38	13.45	807	48.42	4.0	1450	66.6	90	100	－	390	Y280M—4V1
	R42	17.1	1026	61.56			82	110				Y315S1—4V1
	R46	20.1	1206	72.36			90.8	110				Y315S1—4V1

性能参数表C与C₂系列2.5MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×4C	R46	0.22	13.2	0.8	2.5	1450	1.1	1.5	20	－	12	Y90L－4 B5
3G25×4C	R46	0.5	30	1.8	2.5	2900	2.2	3	20	－	12	Y100L－2 B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	0.7	42	2.52	2.5	1450	3	4	25	25	37	Y112M－4B4
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	1.82	109.2	6.55	2.5	2900	6.0	7.5	25	－	37	Y132S2－2B5
3G45×3C₂	R42	1.42	85.4	5.12	2.5	1450	4.67	7.5	32	32	60	Y132M—4B5
	R46	1.72	103	6.18		1450	5.53	7.5				Y132M—4B5
	R42	3.1	185	11.1		2900	10.4	15				Y160M2—2B5
	R46	3.68	221	13.25		2900	11.9	15				Y160M2—2B5
3G45×4C₂	R54	2.36	142	8.52	2.5	1450	7.03	11	32	32	65	Y160M—4B5
3G45×4C₂	R54	4.98	299	17.94	2.5	2900	15.1	18.5	32	32	65	Y160L—2B5
3G60×3C	R43	3.67	220	13.2	2.5	1450	11.4	15	40	－	125	Y160L—4B5
3G60×3C	R46	4.22	253	15.18			12.8	15			125	Y160L—4B5
3G60×4C	R54	5.73	344	20.64			16.7	22			145	Y180L—4B5
3G70×3C 3G70×3C₂	R36	4.67	280	16.8	2.5	1450	14.1	18.5	50	－	135	Y180M—4B5
	R40	5.3	318	19.08			16.2	18.5	50	－	135	Y180M—4B5
	R46	6.73	404	24.24			20.5	22	50	40	143	Y180L—4B5
	R46	6.73	404	24.24			20.5	30	50	40	143	Y200L—4B5
3G70×4C 3G70×4C₂	R54	8.98	539	32.34	2.5	1450	27	37	50	—	157	Y225S—4B5
3G70×4C 3G70×4C₂	R54	8.98	539	32.34	2.5	1450	27	37	50	40	162	Y225S—4B5
3G80×3C	R38	7.1	426	25.56	2.5	1450	23.6	30	65	—	230	Y200L—4B5
	R40	8.35	501	30.06			24.9	30				Y200L—4B5
	R44	9.31	559	33.54			27.8	37				Y225S—4B5
	R46	10.15	609	36.54			30.0	37				Y225S—4B5
3G80×4C	R54	13.9	836	50.16	2.5	1450	41.0	55	65	—	245	Y250M—4V1
3G85×3C 3G85×3C₂	R46	12	720	43.2	2.5	1450	37.5	45	65	—	230	Y225M—4B5
3G85×3C 3G85×3C₂	R46	12	720	43.2	2.5	1450	37.5	45	65	50	235	Y225M—4B5
3G90×3C 3G90×3C₂	R42	11.5	690	41.4	2.5	1450	39.0	45	100	—	295	Y225M—4B5
	R46	14.3	858	51.48			42.6	55	100	80	300	Y250M—4V1
	R50	15	900	54			46.3	55	100	80	300	Y250M—4V1
3G90×4C	R54	19.65	1179	70.74	2.5	1450	55.5	75	100	—	335	Y280S—4V1
3G100×3C 3G100×3C₂	R38	13.45	807	48.42	2.5	1450	43.4	55	100	—	310	Y250M—4V1
	R42	17.1	1026	61.56			51.2	75	100	80	320	Y280S—4V1
	R46	20.1	1206	72.36			58.7	75	100	80	320	Y280S—4V1
3G100×4C	R54	27.11	1627	97.62	2.5	1450	76.3	90	100	—	390	Y280M—4V1

性能参数表C与C₂系列1.0MPa三螺杆泵

泵型号	螺旋角	流量Q			压力 P MPa	转速 n r/min	功率p(kW)		出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
泵型号	螺旋角	L/s	L/min	m³/h	压力 P MPa	转速 n r/min	轴功率	电机功率	出口1 mm	出口2 mm	单机 kg	电机型号 (Y系列)
3G25×4C	R46	0.24	14.4	0.86	1.0	1450	0.35	0.75	20	－	12	Y802－4 B5
3G25×4C	R46	0.62	37.2	2.23	1.0	2900	0.9	1.5	20	－	12	Y90S－2 B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	0.86	52	3.1	1.0	1450	1.2	2.2	25	25	37	Y100L1－4B5
3G36×3C₂ 3G36×3C 3G36×3C—F 3G36×3C－FB	R46	1.9	114	6.84	1.0	2900	2.55	4.0	25	－	37	Y132S2－2B5
3G45×3C₂	R42	1.55	93.5	5.61	1.0	1450	2.17	3.0	32	32	60	Y100L2—4B5
	R46	1.87	112	6.72			2.48	4.0				Y112M—4B5
	R54	2.4	144	8.64			3.12	4.0				Y112M—4B5
	R42	3.18	190.1	11.4		2900	5.3	7.5				Y132S2—2B5
	R46	3.82	229	13.75			5.9	7.5				Y132S2—2B5
	R54	5.02	301.2	18.07			7.2	11				Y160M1—2B5
3G60×3C	R43	3.9	234	14.04	1.0	1450	5.28	7.5	40	—	125	Y132M—4B5
	R46	4.45	267	16.02			5.83	7.5				Y132M—4B5
	R54	5.816	349	20.94			7.36	11				Y160M—4B5
3G70×3C 3G70×3C₂	R36	4.92	295	17.7	1.0	1450	6.35	7.5	50	—	135	Y132M—4B5
	R40	5.48	329	19.74			7.46	11	50	—	135	Y160M—4B5
	R46	7.0	420	25.2			9.08	11	50	40	143	Y160M—4B5
	R54	9.0	540	32.4			11.4	15	50	40	143	Y160L—4B5
3G80×3C	R38	7.5	450	27	1.0	1450	9.6	15	65	—	230	Y160L—4B5
	R40	8.68	521	31.26			11.5	15				Y160L—4B5
	R44	9.73	584	35.04			12.7	15				Y160L—4B5
	R46	10.53	632	37.92			13.4	18.5				Y180M—4B5
	R54	14.08	845	50.7			17.4	22				Y180L—4B5
3G85×3C 3G85×3C₂	R46	12.67	760	45.6	1.0	1450	16.1	18.5	65	—	230	Y180M—4B5
3G85×3C 3G85×3C₂	R46	12.67	760	45.6	1.0	1450	16.1	18.5	65	50	235	Y180M—4B5
3G90×3C 3G90×3C₂	R42	12.3	738	44.28	1.0	1450	16.6	22	100	—	295	Y180L—4B5
	R46	15.2	912	54.72			19.2	30	100	—	295	Y200L—4B5
	R50	16.46	988	59.28			21.1	30	100	80	300	Y200L—4B5
	R54	19.65	1179	70.74			24.4	30	100	80	300	Y200L—4B5
3G100×3C 3G100×3C₂	R38	14.77	886	53.16	1.0	1450	20.2	30	100	—	310	Y200L—4B5
	R42	17.53	1052	63.12			23.4	30	100	—	310	Y200L—4B5
	R46	20.51	1231	73.86			26.4	37	100	80	320	Y225S—4B5
	R54	27.12	1627	97.62			33.5	45	100	80	320	Y225M—4B5
