25万吨/年碳电极沥青调质系统7台保温沥青泵选型及技术协议

返回列表来源:远东泵业 发布日期 2019-05-05 11:10 浏览:-

高温沥青齿轮泵设计、制造、检验和试验标准:所有设计、制造、检验和试验的标六主要设计依据规范(不以下内准和规范需要是通用的新版,并不得 低于目前所采用的标准和规范。但不限于这些标准与规范进行设计、制造、检 验和试验,除f:另有规定。

沥青齿轮泵

JB/T6434-2010《输油齿轮栗》

JB/T6912-2008《泵产品、零件无损检测》

GB10889 JB/《泵的振动测量方法》

T8098-99 JB/《泵的噪音测量与评级方法》

T4297-2008《泵产品涂漆技术条件》

JB/T6881-2006《泵可靠性测定实验》

GB/T 307.3-2005《滚动轴承通用技术规则》

JB/T1472《泵用机械密封》

GB50275-2010《风机、压缩机、泵安装工程施工及验收规范》

沥青循环泵

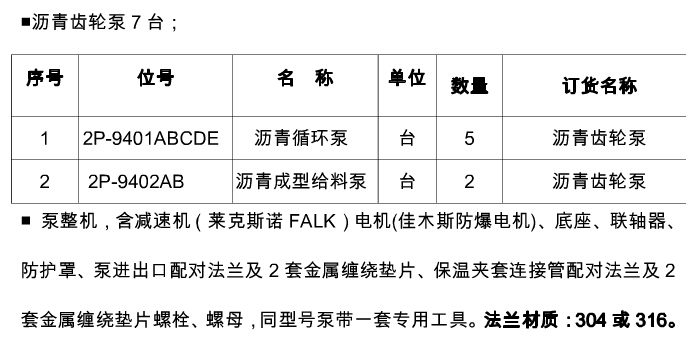

本技术协议适用于一期25万吨/年碳电极沥青调质系统2台保温沥青泵的设计、制造、试验、包装、运输、交货,现场验收、指导安装调试及相关的服务等方面的技术要求,双方应按照本技术协议中所述条款予以执行。

设备工作制度:工作制度300天/年、3班/天、8小时/班

公用设施及条件供电电源:AC 50±1 Hz,380/220V±10 %(三相五线制),电源由甲方接到乙方设备的现场控制柜/控制台。

输送介质:液体沥青;沥青温度:180°C-220°C密度:120kg/m3;粘度:约为300-700mpa.s.;压力: 0. 5-0. 6Mpa

保温热媒:热媒导热油:低温导热油:220°C-230°C 密度:845kg/m3;粘度:0.45厘沱;压力:0.7-.8Mpa。

工程概括(设备用途或工艺描述)

保温沥青泵适用于输送介质温度350°C,粘度不大于40mm2/s,不含固体颗粒的 沥青等各类在常温下有凝固性以及高寒地区室外安装和工艺过程中要求保温的场 合,通入导热油对输送介质进行加热和保温。将改质沥脊从沥靑储槽使用沥靑齿轮泵输送到沥青调质槽内和蒽油储梢内的蒽 油经蒽油泵输送到调质槽内,将改质沥倚和蒽油按化验室实验得出的比例分别注入 调制罐中,按一定比例混合,搅拌24小时,然后取样化验,不合格微调,合格后静 置72h以上,经沥青齿轮泵输送到成型车间高楼部沥青高位槽使用的过程。

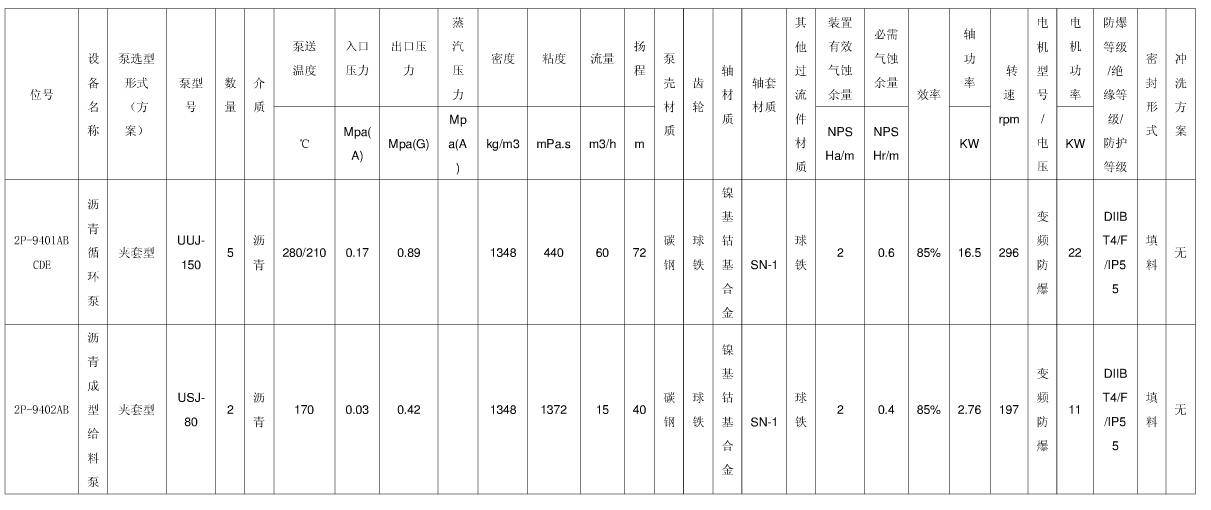

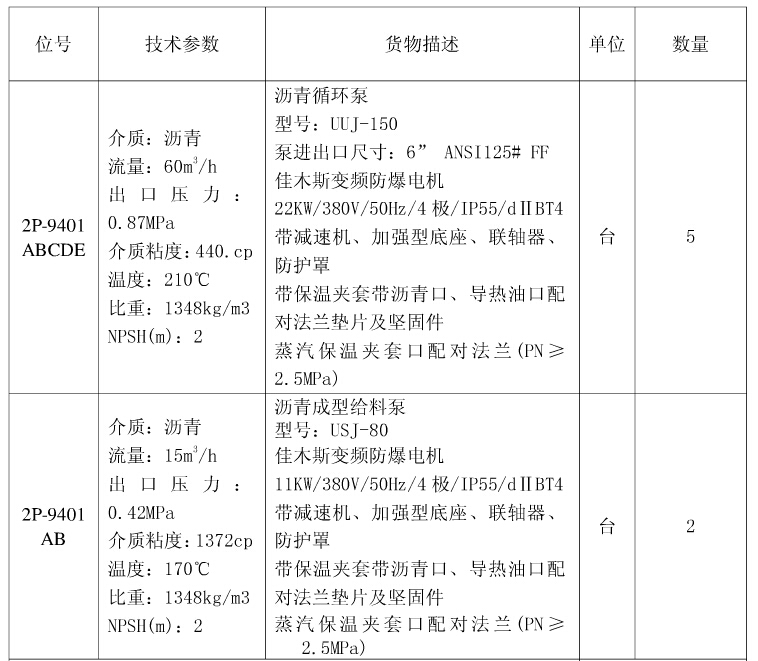

设备性能描述及相关技术要求

保温沥青泵

泵组数量    2台

泵型式:卧式保温沥青泵

安装环境   户外安装

输送介质:调质沥青

流量:20m3/h

扬程:70m

进出口径:3寸;DN80mm

材质:

泵体:ZG230-450

支架:ZG230-450

齿轮:(主动齿轮-从动齿轮)ZG340-640

b.轴:30Cr合金钢

C.密封形式:填料密封

.f.密封端板盖:不锈钢(304/316)

e.配套电机:FALK联体减速电机(户外三防电机)

功率:15kW

转速:1450r/min

电压:380V

防护等级:IP55

绝缘等级:F级

H.效率:不低于90%

沥青成型给料泵
