3NS120R54U12.1立式螺杆泵使用9年还正常运行

来源：远东泵业发布日期 2019-06-26 08:09 浏览：-

立式螺杆泵型号

3NS120R54U12.1/3NS120R54U12.1W21/3NS120R54U12.1W2

流量：250L/min 压力：0.6MPa

转速：2900r/min 轴功率：4.6KW

粘度：32mm2/s NPSHr：6.4m

出厂编号：C100046 出厂日期：2010年06月

3NS120R46U12.1

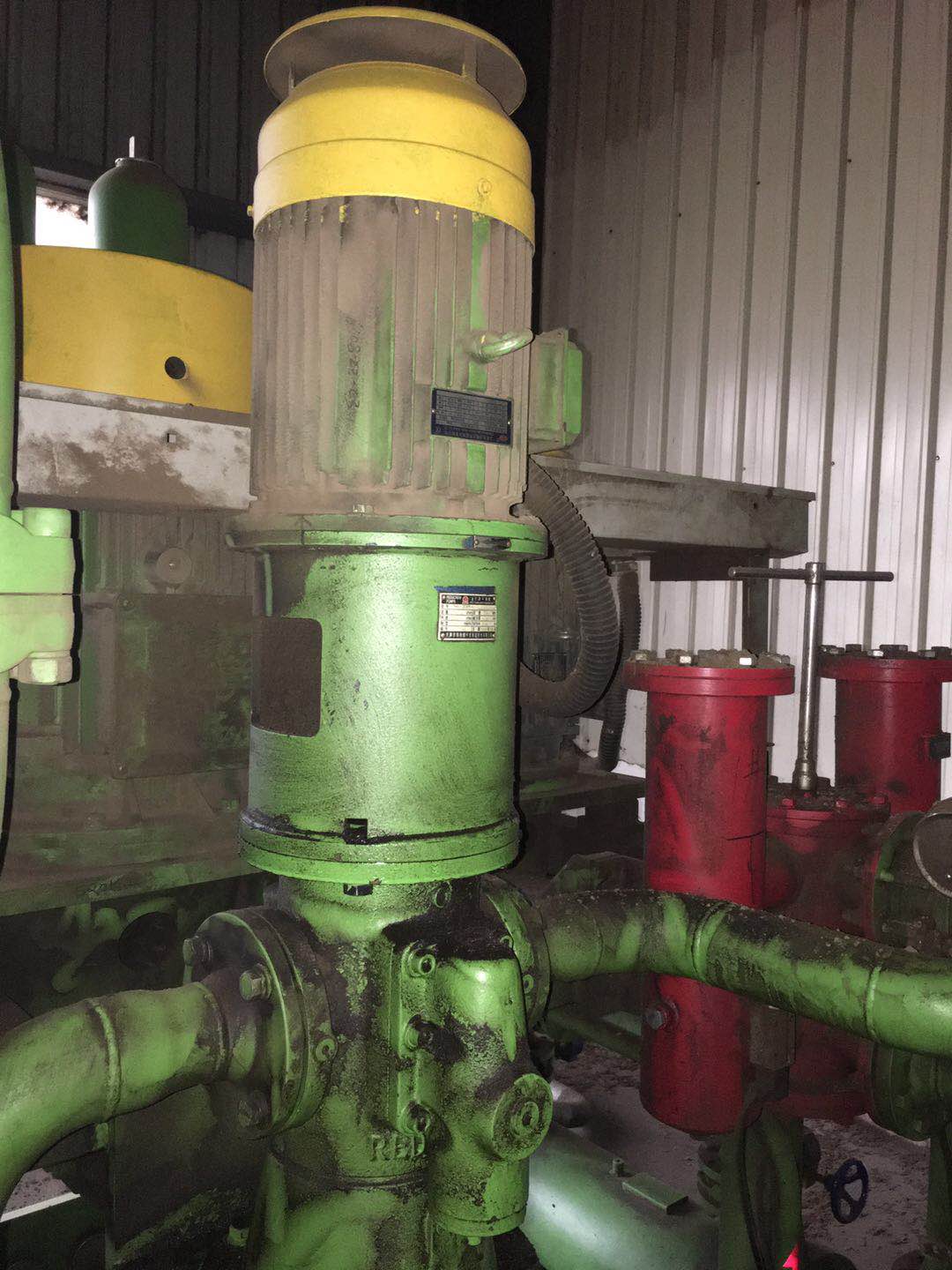

上图为我司用户正在使用的3NS120R54U12.1螺杆泵

SN系列三螺杆泵应用行业：

1、在供热设备，燃烧系统，燃烧器系统，锅炉供热系统，火力发电厂中用做燃油喷油喷燃泵。柴油，燃油供应和输送泵，装车泵卸油泵，倒灌泵。

2、在冶金钢铁厂行业用做润滑系统润滑泵，在液压系统中用做供油泵，液压泵，在燃烧系统中用做喷燃泵，在油库用做输送倒灌泵。

3、在机械机器润滑，齿轮传动润滑，大型油膜轴承，供油循环冷却系统用做供液泵，供油泵，增压油泵，循环泵，润滑油泵，和遥控马达泵，三螺杆油泵装置。

4、在液压电梯升降机工业中，液压传动装置上用做液压泵，在化学化工行业用做树脂，颜料，乳胶，油墨，油漆，，石蜡的输送。

5、在石油炼油厂炼化行业用做输送原油，重油，渣油。沥青，焦油，乳胶漆，用做高温粘性产品的精炼流程，如沥青，真空塔底油料以及残余燃油装载，输送和供液泵。

6、在油轮，货油船舶，商船和许多战斗舰艇的轮机舱上，港口码头原油管道服务以及驳船于船舶的采集，增压和装载中用做输送，增压，燃油喷射，和主机润滑泵，润滑油泵，以及船用液压装置泵，船用液压泵，锚机液压绞车驱动泵。

7、在船厂，机械制造厂，如分离机，增压器，发动机等，油品输送系统，燃油处理系统，润滑油系统，推进系统中的润滑和液压系统中也广泛的应用。

8、在油田以及海洋平台的工业领域也有广泛的应用，如输送原油，乳胶漆。

9、在食物工业中用于油脂厂，酒厂，食物厂，输送食用油，动物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力。

10、在建材行业用于，玻璃厂，陶瓷厂，耐火材料厂，水泥厂的窑炉中用做点火油泵，重油燃烧泵等。

SN系列三螺杆泵组选型配置须知及使用开机注意事：

1、严禁无介质空转，启动开车前请务必加入润滑性介质或输送介质。

2、严禁杂物焊渣等进入泵腔内，务必保持泵腔和管道内部的清洁度。

3、严禁使用管道过滤器或Y型过滤器装置，配置过滤器请保证过滤面积是泵进口通径截面积的20-30倍。并依据介质的清洁度正确配置过滤网的目数。

4、严禁泵的进出口管道与泵的进出口管道不匹配，管道通径配置和泵的进出口通径一致。以免发生汽蚀或无法自吸。管道过细必定导致汽蚀，从而使泵处于吃不饱的状态下工作，导致三螺杆泵组流量压力下降甚到是异常的振动和噪音，长时间运行还将导致卡泵和螺

杆泵的严重损坏。

5、三螺杆泵的安装高度充分考虑泵的汽蚀条件和泵的自吸能力（汽蚀余量与介质粘度转速和螺杆的导程有关）

6、由于包装运输起吊装卸以及管道螺栓紧固的作用可能易使泵的原出厂定位产生变化甚到严重错位，所以三螺杆泵组管系配置安装固定完毕后，要在启动开车之前重新检查三螺杆泵和电机的同轴度。

7、严禁背压启动开机和关闭进口出口阀门的情况下启动开机。

8、严禁不符合泵旋转标识的方向启动旋转。

9、双泵并联在泵的出口和进口加单向阀，以防止介质倒流驱动三螺杆泵反转。

10、严禁随意调整阀螺栓。阀仅作为保护泵的和电机功率与泵工作状态的匹配，严禁作为调压阀和溢流阀使用。

SN三螺杆泵是无脉动轴向输送具有一定润滑性介质的定量容积式低压转子泵，适于输送燃料油、润滑油、液压油、矿物油等油类和具有润滑性的流动性液体。

工作原理

所输送的介质中不得含有任何磨料颗粒和对泵材料有腐蚀的物质。SN三螺杆泵由特殊型线（摆线）构成的螺旋型面，当电机或马达驱动主动螺杆转动时，其不断运动的各个密封腔室逐渐形成真空，液体在大气压的作用下由吸入口吸入并沿轴向连续、无脉动的输送到排出口，无搅拌、乳化现象。形成排出压力的能力取决于系统负载和螺杆密封腔的数量，同时也与输送介质的粘度以及驱动转速也有一定的关系。

SN三螺杆泵特点

1.转子液压平衡，振动小，噪音低。

2.输出稳定，无脉动。

3.率。

4.具有很强的自吸能力。

5.零部件采用通用性强的系列化设计，具有多种安装方式。

6.结构紧凑，体积小，重量轻，可在较高转速下工作

输送介质种类

a.润滑性液体：如机械油，滑油，重油，渣油

b.低润滑性液体：如轻柴油，重柴油，含蜡稀油

c.粘性液体：如各种合成橡胶液和人造胶液，乳化液

·在供热设备中用做燃油，燃油供应和输送泵。
