厂家直销38年专注工业泵研发制造

GCN40-1V-W102船用螺杆泵6台全部年前交用户安装使用，GCN40-1船用螺杆泵输送介质是污油，污水，渣油等。螺杆泵配套船用电机，泵配套船级社CCS船检证书。

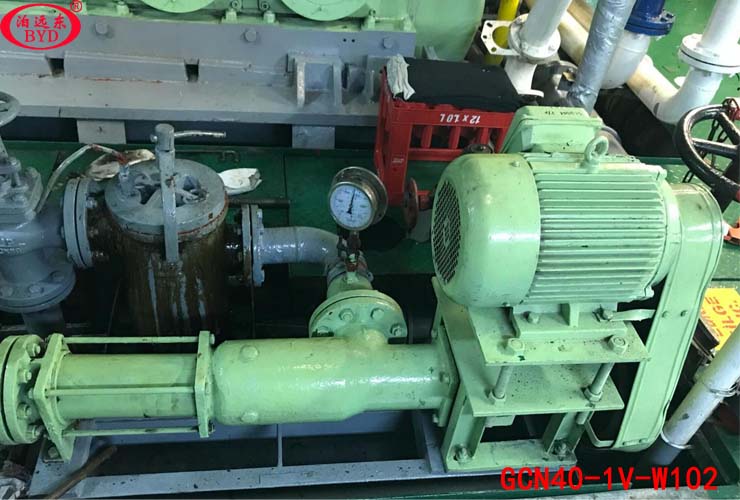

上图为用户船舱安装完成在使用的GCN40-1V-W102船用螺杆泵

一、产品概述

GCN型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵“莫诺泵”，德国称“偏心转子泵”。由于其优良的性能，近年来在国内的应用范围也在迅速扩大。它的大特点是对介质的适应性强、流量平稳、压力脉动小、自吸能力高，这是其它任何泵种所不能替代的。我们国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自已的产进行不断的改革创新。目前我单位的产品已自成一体系，压力为 0.4∽1.2MPa,可满足广大用户对单螺杆泵的不同需求。我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备件的政党供应。本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务。单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内

部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为 0.6MPa，扬程60m(清水)，自吸高度一般在 6m，适用于输送介质温度 80℃以下(特殊要求可达 150℃)。因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维

介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

二、工作原理及特性

单螺杆泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时，转子，定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这巧妙的工作原理，使单螺杆泵具有一般性泵的通用性能外。其明显的特点：

1、可输送高粘度的介质。根据泵的大小不同，介质的高粘度为 37000 厘泊——200000 厘泊。

2、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达介质的 40%，当介质中所含固体为粉末状细微颗粒时，高可达 70%，根据泵的大小不同允许介质中所含固体颗粒粒径大为 2 毫米——40 毫米。

3、输出的液体连续均匀、压力稳定、搅动小，对敏感性的液体不会发生成分的改变。

4、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节，配上变速的电动机，可成为变量泵。

5、压力能随输出管道阻力自动调节。在 0-36(公斤/厘米2 )压力之间，用户很容易调到所需的压力。这样既节能，又避免压力太高或太低而影响工艺流程。

6、结构简单、磨损少、维修方便。

与其它类型泵相比：

和离心泵相比，单螺杆泵不需要装阀门，而流量是稳定的线性流动。

和柱塞泵相比，单螺杆泵具有更好的自吸能力，吸上高度可达 8.5 米水柱。

和隔膜泵相比，单螺杆泵可输送各种混合杂质，含有气体及固体颗粒或纤维的介质，也可输送各种腐

蚀性物质。

和齿轮泵相比，单螺杆泵可输送高粘度的物质。

与柱塞泵、隔膜泵及齿轮泵不同的是，单螺杆泵可用于药剂填充和计量。

G型单螺杆泵设计特点:

1.联轴器两端采用一字销万向节接头,其销子和销套是由特殊材料制成的,因而其寿命得到了很大的改

善,其结构简单容易拆卸见.

2.衬套两端有包过来的橡胶使其与进出管联接处密封可靠从而保证了衬套体不受到腐蚀

3.在吸入管和轴承体之间装有一个可进行更换的填料箱,既能用于填料密封又能用于机械密封(可进行

不同形式的密封更换).

4.GS 系列吸入管和压出管的联接是标准DIN1187-A的螺纹联接,可以快速拆卸吸入和压出两侧的管子

和软管.是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。当输入轴通过万向节驱动转子绕定子作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送到压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。单螺杆泵分类：整体不锈钢单螺杆泵，轴不锈钢单螺杆泵。

上图为GCN40-1V-W102船用螺杆泵

远东泵业造船业绩表

山东黄海造船厂用我司KCB83.3/0.33齿轮泵4台，KCB200/0.33齿轮泵1台，YCB40/0.6圆弧齿轮泵2台，2CY12/2.5齿轮泵1台。

江西九江船厂用我司3GCL100*2三螺杆泵1台，3GCL110*2三螺杆泵1台，YCB6/0.6圆弧齿轮泵2台，KCB135齿轮泵2台，2CY12/2.5齿轮泵1台。

浙江舟山船厂用我司GCN40-1V-W102单螺杆泵1台，KCB83.3/0.33齿轮泵3台，KCB483.3/0.36齿轮泵1台，KCB633/0.28齿轮泵1台。

广州文冲船厂用我司KCB-55齿轮泵4台,YCB-30/0.6圆弧齿轮泵1台,KCB-300齿轮泵1台

辽宁大连新船重工有限公司用我司3G110*2三螺杆泵1台，3G36*4三螺杆泵3台，YCB5/0.6圆弧齿轮泵1台。

南通中远川崎船舶工程公司用我司KCB83.3/0.33齿轮泵3台，YCB40/0.6圆弧齿轮泵1台，2CY14.2/2.5齿轮泵1台。

江苏无锡船厂用我司KCB83.3/0.33齿轮泵4台，YCB40/0.6圆弧齿轮泵1台，YCB50/0.6圆弧齿轮泵1台，2CY12/2.5齿轮泵1台，65CWZ-11水泵1台，100CWZ-18水泵1台，150CWZ-10水泵2台，1.5CWX-2水泵2台， 80CLH-4.5水泵2台，100CLH-18.5水泵2台，CP15-0.3喷射泵1台

GCN船用单螺杆泵型号

GCN25-1P-W101船用螺杆泵 GCN25-1V-W102船用单螺杆泵 GCN25-1Q-W101船用单螺杆泵

GCN35-1P-W101船用单螺杆泵 GCN35-1V-W102船用单螺杆泵 GCN35-1Q-W101船用单螺杆泵

GCN35-1P-W102船用螺杆泵 GCN35-1船用单螺杆泵

GCN40-1P-W101船用螺杆泵 GCN40-1V-W102船用单螺杆泵 GCN40-1Q-W101船用单螺杆泵

GCN40-1P-W102船用单螺杆泵 GCN40-1船用单螺杆泵 GCN40-1V-W102船用螺杆泵

GCN50-1P-W101船用螺杆泵 GCN50-1V-W102船用单螺杆泵 GCN50-1Q-W101船用单螺杆泵

GCN70-1P-W101船用单螺杆泵 GCN70-1V-W102船用单螺杆泵 GCN70-1Q-W101船用单螺杆泵

SNS280R43U12.1W21稀油站用螺杆泵 SPF40R46G10W21船用锅炉燃油泵 SPF40R54G40FW21锅炉喷烧泵

SPF40R38G40FW21重油螺杆泵 3GCR50*4A船用螺杆泵 SZS1300R46U12.1W23大流量立式润滑油泵

3GC85*4W2船用螺杆泵 3GCL100*2W2船用立式三螺杆泵 3GCL110*2W2船用立式螺杆泵

3GCLS110*2W2船用立式三螺杆泵 3GC36*4W2船用螺杆泵
