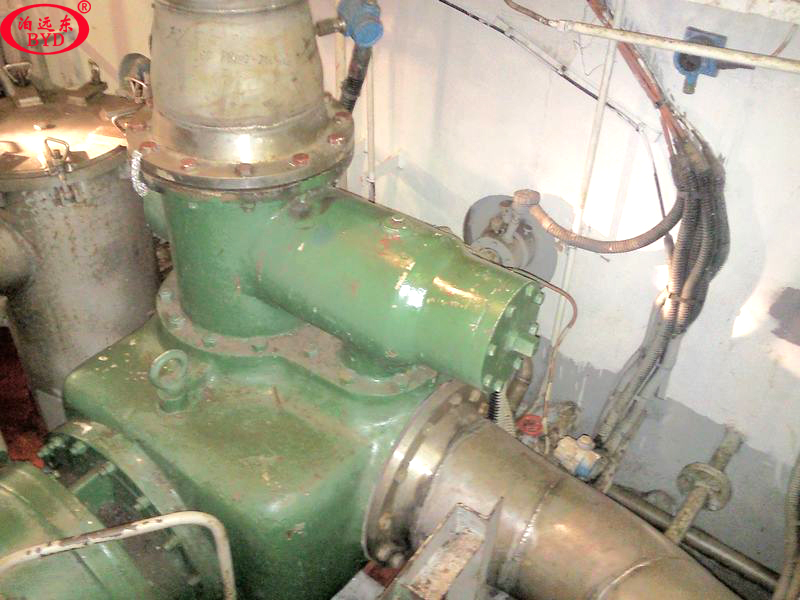

船用重油泵（380#重油）

型号：W7.2ZK-75Z2M1W74船用双螺杆泵

数 量：1台

流量：100m3/h     压力：0.4MPa

转速：950r/min   轴功率：37KW

电机功率：55KW    进口：DN200mm  口径：DN200mm

输送介质：380#重油 介质温度：25℃ 粘度：2000mm2/s

泵体材质HT250  螺旋套材质：ZQSn10-1  轴材质：0Cr17Ni4Cu4Nb

2.轻油加油泵（0#柴油）

型号：W6.4ZK-67M1W74双螺杆泵   数量：2台

流量：70m3/h     压力：0.8MP

转速：1450r/min   轴功率：25.7KW

电机功率：37KW    进口：DN150mm   出口：DN150mm

输送介质：0#柴油   介质使用温度：常温   粘度：1-10mm2/s

泵体材质HT250  螺旋套材质：ZQSn10-1  轴材质：0Cr17Ni4Cu4Nb

船用双螺杆泵技术协议

河北远东泵业制造有限公司（以下简称甲方）与青岛晶旺达贸易有限公司（以下简称乙方），双方就甲方用船用双螺杆泵的设计、制造、检验和验收进行充分协商，并达成如下技术协议，本技术协议文字表述、请购文件、数据表、图纸互为补充，本协议作为合同的附件与之同时生效，并具有同等法律效力。

1、产品制造、安装、验收标准

1.1 船用双螺杆泵

JB/T8091-1998螺杆泵试验方法

JB/T8097-1999泵的振动测量与评价方法

JB/T8098-1999泵的噪音与评价方法

JB/T8091-1998泵的汽蚀余量测量与评价方法

GB/T3216泵和效率测量与评价方法

HG20592-97(A)钢制管法兰

API676                           容积式泵——回转式

1.2船用电机设计、制造和检验标准

IEC60034                        《旋转电机》

IEC60068                        《环境试验》

IEC60072                        《旋转电机的尺寸及功率等级》

IEC60092                        《船用电器设备》

2、 产品组成系统说明、主要技术数据和性能的详细描述

2.1 整泵组

2.1.1 制造商提供的产品技术、经济合理、、成熟可靠。

2.1.2 泵设计特性曲线在泵设计工况范围内的流量、压力、效率均在标准范围。

2.1.3外观质量: 表面光洁、无裂纹、无气孔、无缩孔、无砂眼等影响强度的缺陷；产品外表面的保护漆涂层光洁、均匀，无气泡、流痕、龟裂等影响外观质量的缺陷。

2.1.4各连接部件密封处无渗漏。

2.1.5泵噪声符合国家相关标准的规定（泵与电机的噪声(距设备及管线1m处)不超过85dBA）。

2.1.6泵振动符合国家机械部相关标准的规定。

2.2  机组要求及主要零部件材质

2.2.1 泵主要零部件材质见泵选型参数一览表。

2.2.2 泵进出口法兰执行GB/T9119-2000。

2.2.3 泵采用螺杆泵与电机共用一个公共底座。

2.4 泵机械密封

2.4.1 泵机械密封为单端面机械密封，摩擦副因介质而定，能有效防止泄漏，保证了机械密封的使用寿命。单端面机械密封形式为波形弹簧、静环（WC）、动环（WC）、0型圈（氟橡胶）构成。机封由介质润滑，不需要水冷却及外界润滑。

2.4.2 机械密封材质详见泵数据表。

2.5  轴承和润滑

2.5.1 轴承采用油、脂润滑。

2.5.2 同步齿轮箱体安装观察油位的油窗。

2.5.3 泵轴承为FAG进口轴承。

2.6  联轴器及联轴器护罩

2.6.1 泵配弹性梅花联轴器。由远东泵业生产。

2.6.2 配有防护罩。

2.7 底座

底座采用整体槽钢焊接底座。

2.8 船用电机

2.8.1 电源要求：电压 0.38kV±10% /0.44 kV±10%   三相  50Hz±5%/60Hz±5%

2.8.2 电机380V/440V，50Hz/60Hz，3相，B级绝缘，防护等级IP44：数据详见泵选型表。

2.8.3 电机采用德州恒力电机有限责任公司制造。

电动机应保证在90%额定电压下平稳启动，电动机应能承受电源快速切换过程中失电而不受损坏，并假定电动机在切换前是满载运行。
