油气混输双螺杆泵专业用于油田上含有油、汽、水等多相介质原油的输送。提高老油井的产油量和充分利用油中的天然气。
油气混输双螺杆泵是石油运输常用的输送泵,油气混合输双螺杆泵具有结构独特、高效节能、输送压力高、无脉动、振动小、运行平稳可靠、流量调节区域大,操作维护方便等特点,现有的卧式油气混输双螺杆泵在工作时,需要长时间不间断工作,导致卧式油气混输双螺杆泵产生大量的热量,而卧式油气混输双螺杆泵是自然散热的,散热效果较差,导致温度逐渐升高,影响其稳定性运作,并且降低了卧式油气混输双螺杆泵的使用寿命,所以需要进行改进。

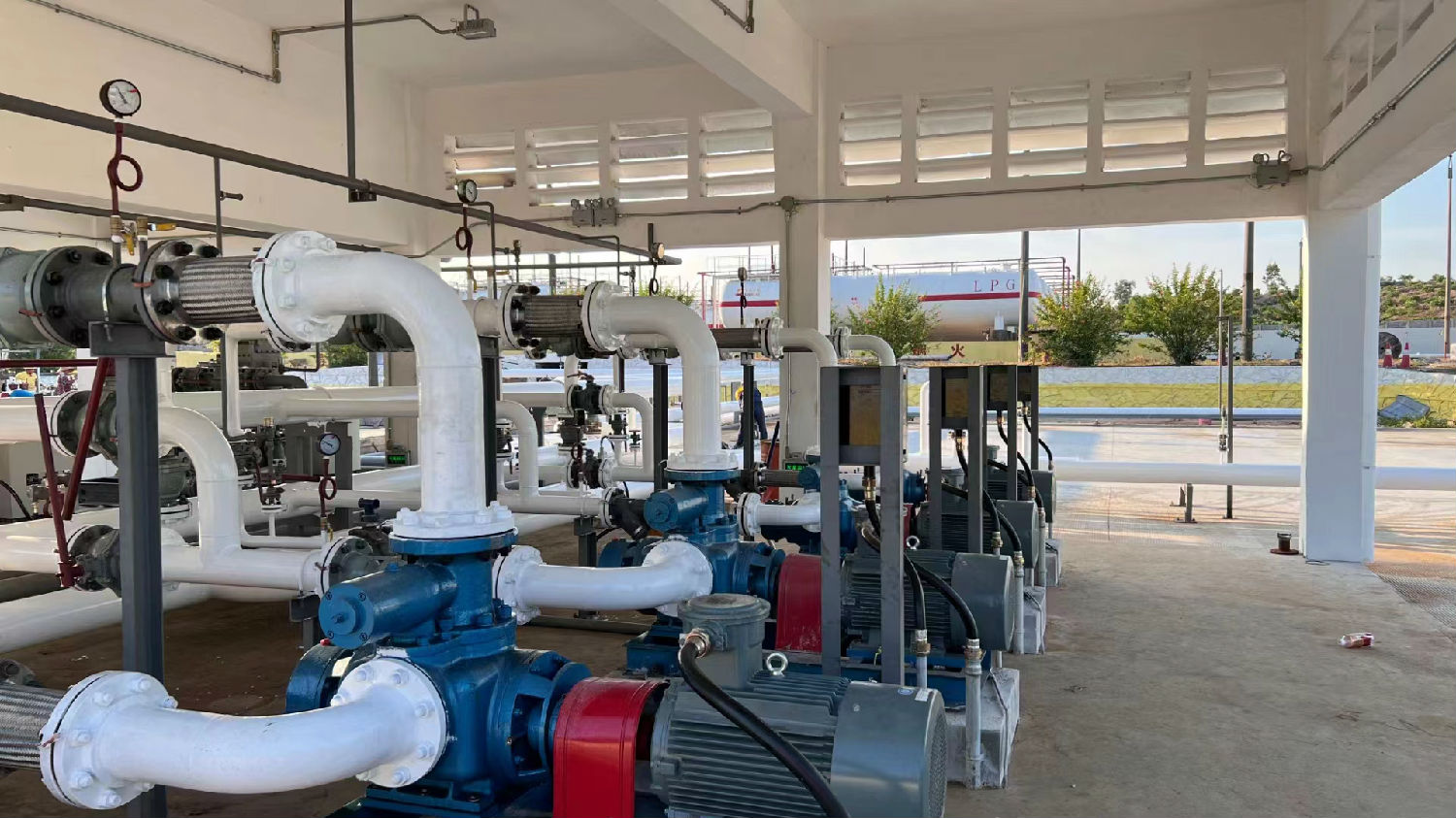

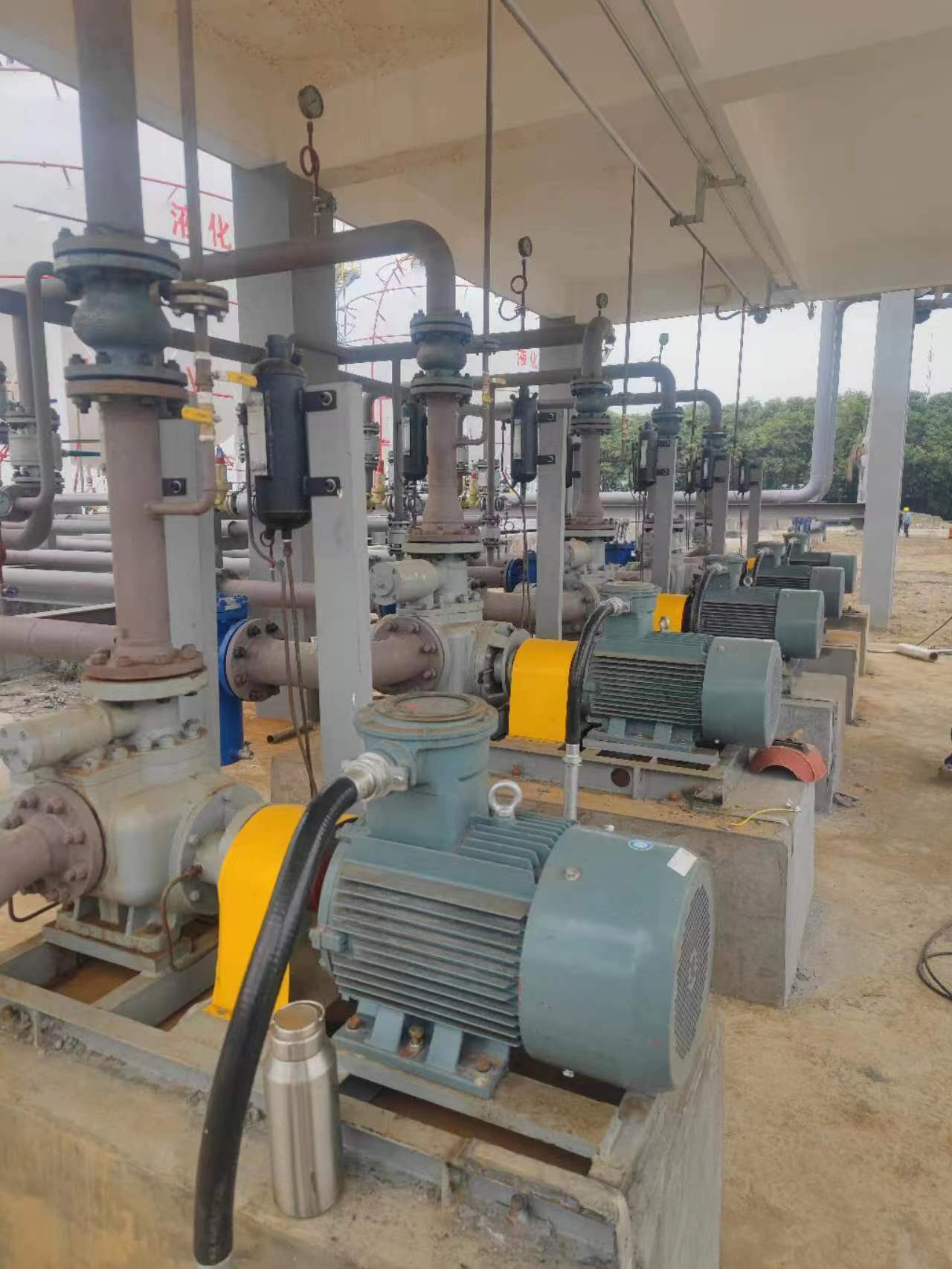

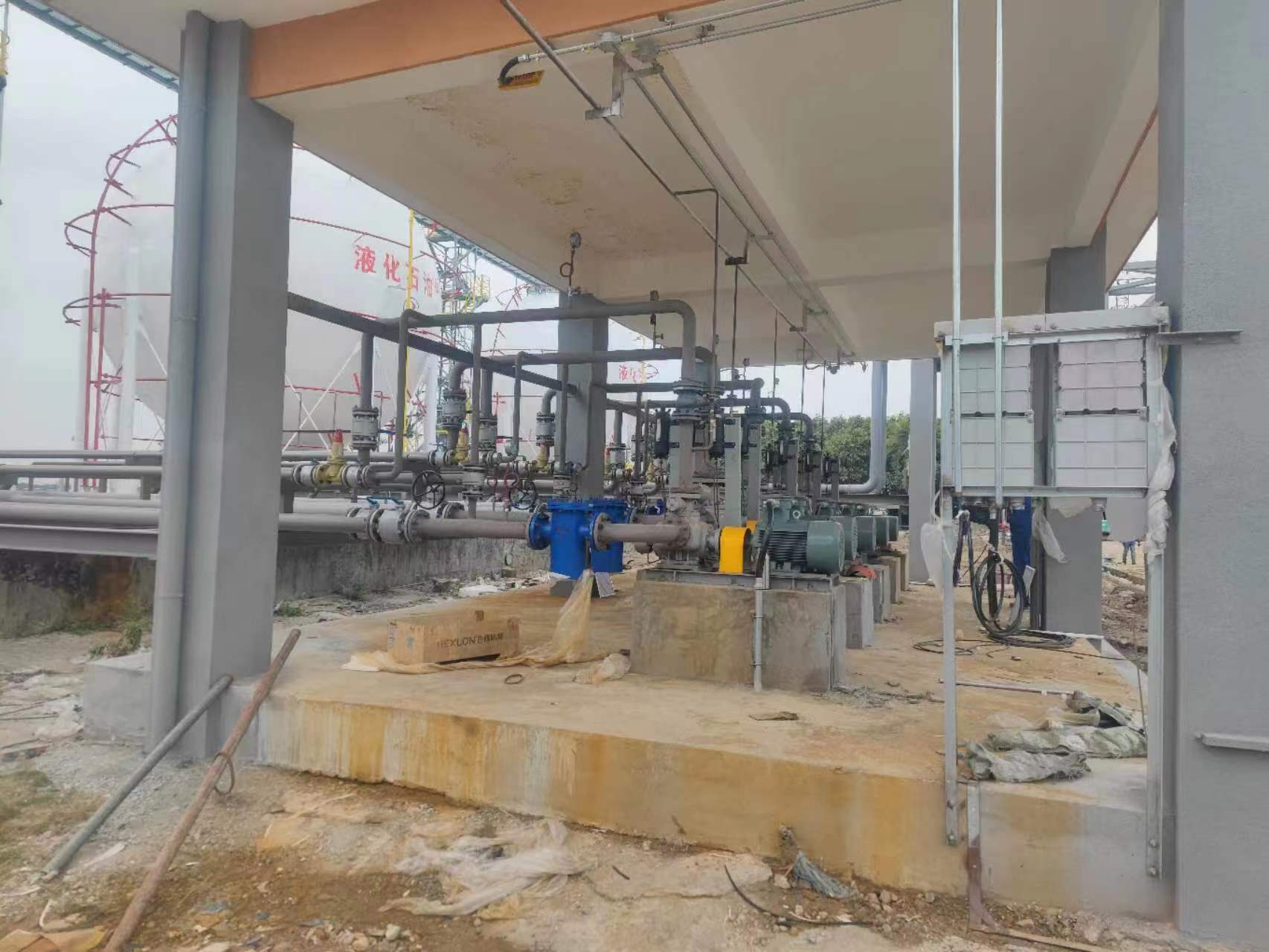

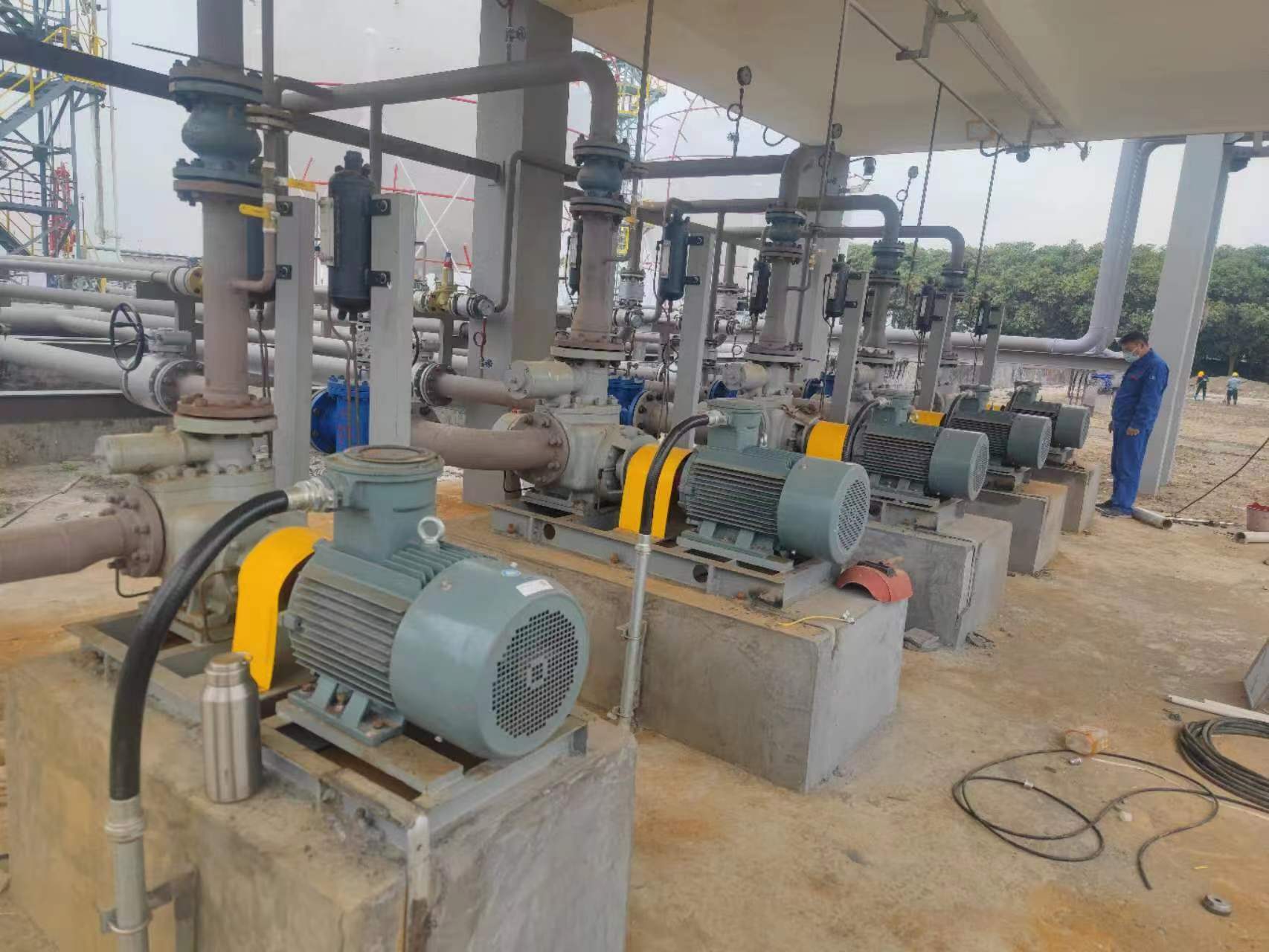

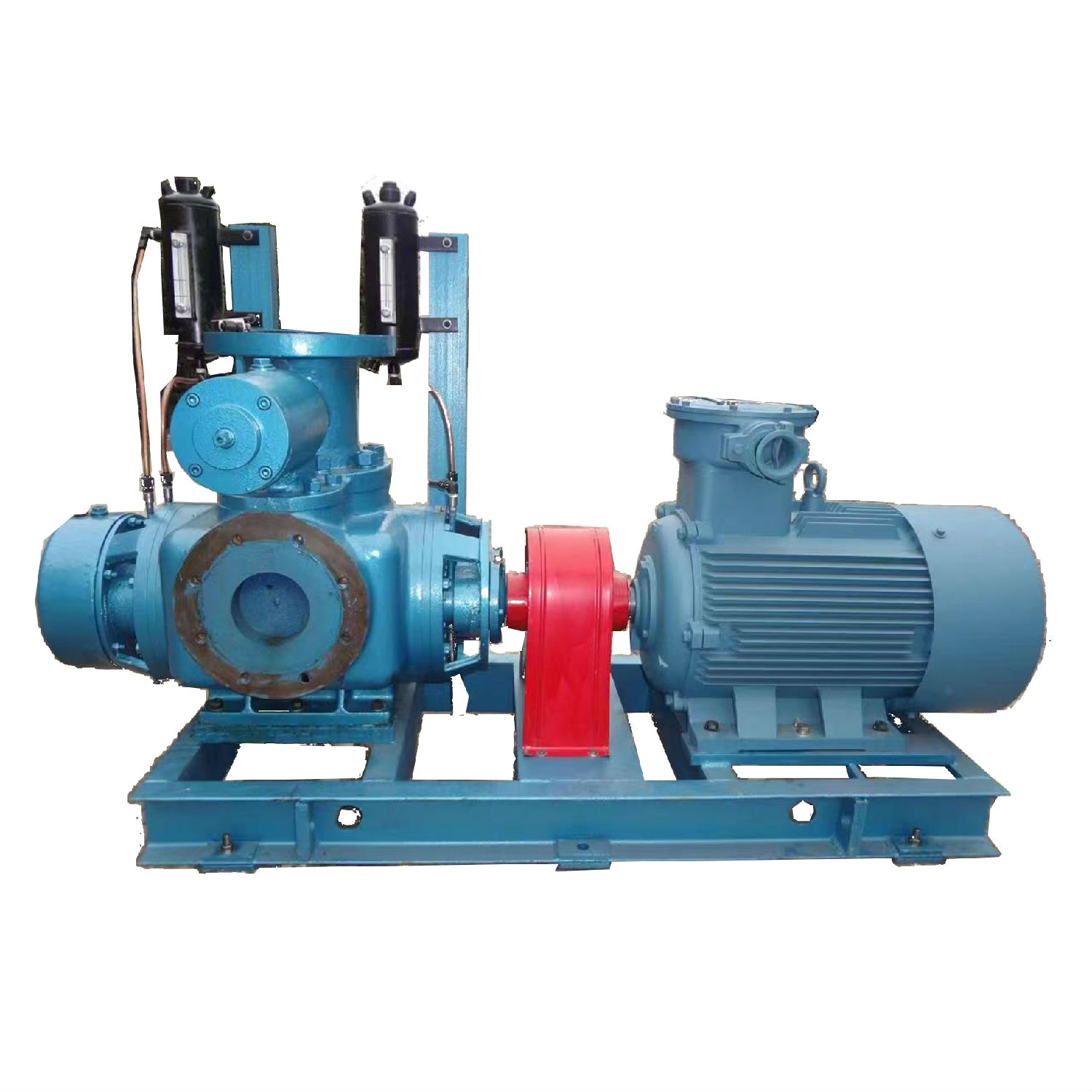

液化气双螺杆泵概述
液化气双螺杆泵多相混输螺杆泵是在深入研究吸收国外先进技术的基础上,依照我们目前油品输送的实际要求研制开发了轴承外置式双吸双螺杆泵,并按照国家标准GB11035-89<<船用电动双螺杆泵>>的规定生产的。通过泵体中主、从动螺杆的相互啮合,以及螺杆和泵体孔的配合,在泵体中形成一个个密封空腔,在螺杆转动时,这些密封空腔连续向前移动,推动密封腔中的液体到出口排出,实现输送液体的目的。
液化气双螺杆泵结构特点
液化气双螺杆泵该系列双螺杆泵采用双吸式结构,螺杆两端处于同一压力腔中,轴向力可以自行平衡。两端轴承采用外装式,单独采用润滑油(脂)润滑,因而不受输送介质的影响,两螺杆间用一对同步齿轮驱动,螺杆齿面间瓶不接触,而留有一微小间隙,介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。
一般在泵体上都带有内流式安全阀,当排放压力超过额定值时,有一定保护作用。泵体上的进出口方向有二种,一为水平出;二为水平进,垂直向上出;用户可根据自己需要选择。
1、输送液体平稳、无脉动、无搅拌、振动小、噪音低。
2、有很强的自吸性能,多相混输时,含气率不高于80%,含沙量不高于500g/m3.
3、外置轴承结构,采用独立润滑,可以输送各种非润滑性介质。
4、采用同步齿轮驱动,二转子之间不接触,即使短时间空转也无妨。
5、泵体带有加热套,可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质(一般颗粒直径小于0.12-0.2mm)
6、正确的选用材料,甚至可以输送很多有腐蚀性的介质。
7、双吸式结构,转子上没有轴向力。
8、轴端采用机械密封,具有寿命长、泄漏少、适用范围广的特点。
液化气双螺杆泵性能范围
1、最高工作压力6.3MPa。
2、流量范围 1~1000m3/h。
3、温度范围-20~220℃。
4、介质粘度 1~3000mm2/s,降低转速可达到106mm2/s。
液化气双螺杆泵应用范围
输送未经处理的含气、含水原油和各种气液混输。
适合海上、陆上油气开采,和其他条件下的气液混输。
可在100%液相或含气量≤95%条件下连续工作,亦可100%气量条件下短暂运行(≤15分钟)。
油气混输泵是由气液混输双螺杆泵、驱动装置、润滑站、监控装置共同组成的撬装系统
液化气双螺杆泵产品概况
装地面输送撬装是将油气分离、缓冲、加热、增压、外输等功能组合在一个撬装底板上的装置。该装置由分离缓冲空间、加热空间、两台输送泵、电动换向阀、调节阀、蓝式过滤器、相应的管路阀门和控制系统等组成。装置实现远程终端控制系统,实现实时数据采集、流量实时监控,故障自动报警,智能控制等数据化管理功能,达到了智能化和一键式操作。
1、采用加热装置使原油粘度降低,从而改善原油的流动性,减小流动阻力;
2、分离缓冲部分相当于一个缓冲罐,主要是将油气分离,分离出的气体经气液分离器进一步除油后由出气管线一部分供加热部分燃烧外,剩下气体全部油气混输至下一个级站。液体进入缓冲空间。缓冲部分有足够的容积使油水在其中停留一定时间,即保证了液面的平稳,又保证了供外输螺杆泵以足够的液量。
3、装置采用两台油气混输双螺杆泵为外输出动力,是以一主一备运行方式为增压输出流程设计的。
4、控制阀采用电动阀为实现一键式切换主备用泵使用。
5、调节阀是有4~20mA输入信号对应开度角度来平稳缓冲区的液位。
6、过滤器采用快开式设计,便于检修,降低日常维护劳动强度和操作难度。
液化气双螺杆泵特点
1、功能高度集成,满足多种工艺流程要求,运用性强;
2、结构撬装,便于标准建设,可有效缩短建设周期,提供建设质量;
3、通过所配RTU系统实现远程终端控制,满足油田数据化管理要求;
4、通过推广应用新技术新产品,实现清洁操作,美化站地环境;
5、通过采用高频翅片管,高效节能燃烧器等,实现就地利用能源,减少排放,降低能耗;
产品参数
流量:0~150 m³/h
压力:≤6.3MPa
液化气双螺杆泵仪表规格
1、压力变送器:铝壳密封不锈钢结构,体积小,高灵敏度,测量范围0~4MPa,对应4~20mA,两线制,防爆。
2、温度变送器:-20℃~100℃,对应4~20mA,两线制,防爆。
3、液位变送器:测量管中心距0~110cm,对应4~20mA,两线制,DN25、PN1.6,防爆。带保温。
4、指针式压力表:0~4MPa,和0~2.5MPa,
5、双金属温度表:量程0~100℃.
6、可燃气体报警:预计报警值25ppm,防爆。
